環(huán)氧樹(shù)脂漆
當(dāng)前位置： 防腐防銹漆 > 產(chǎn)品中心 > 環(huán)氧樹(shù)脂漆 >
環(huán)氧云鐵中間漆
環(huán)氧云鐵中間漆是防腐耐候涂層首選的中間漆品種，在橋梁、儲(chǔ)罐、建筑鋼結(jié)構(gòu)領(lǐng)域廣泛應(yīng)用。環(huán)氧云鐵中間漆可增強(qiáng)涂層的防銹能力，提升表面效果，抵抗光線對(duì)涂層的破壞。
環(huán)氧云鐵中間漆組分一由環(huán)氧樹(shù)脂、云母氧化鐵為主的防銹顏料、體質(zhì)顏料、溶劑、助劑等組成，組分二為固化劑。
涂料中間漆產(chǎn)品主要包括環(huán)氧云鐵中間漆、環(huán)氧厚漿漆、環(huán)氧中間漆，可根據(jù)不同的使用環(huán)境選擇，具體咨詢銷售人員。
產(chǎn)品特性
|
防腐特性 環(huán)氧云鐵中間漆有較好的防腐蝕性、耐溶劑、耐腐蝕介質(zhì)，提升涂層耐候性能
|

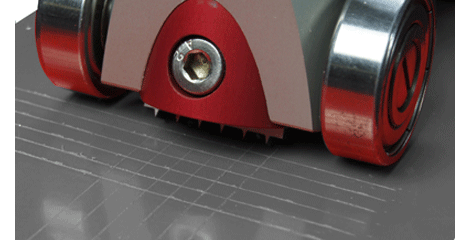

強(qiáng)附著力 環(huán)氧云鐵中間漆銜接底漆、面漆，加強(qiáng)涂層的整體附著力
|
|

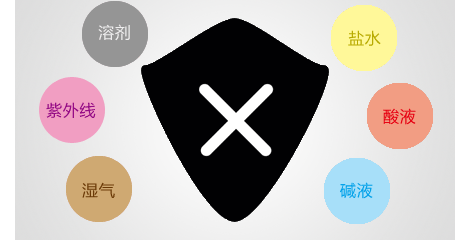

屏蔽作用 環(huán)氧云鐵中間漆具有多層屏蔽作用，增強(qiáng)涂層物理防銹能力。片狀云母氧化鐵阻隔溶劑、水的侵入，有效抵抗紫外線 |

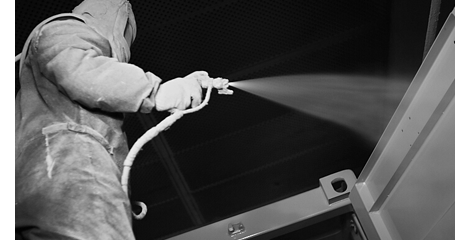

厚涂施工 環(huán)氧云鐵中間漆作為重防腐中間涂層，可厚涂施工，一次噴涂漆膜厚度大，加快涂裝進(jìn)度 |
主要用途
環(huán)氧云鐵中間漆主要用于大氣環(huán)境和橋梁防腐浪濺區(qū)等?？赏垦b于橋梁、鐵塔、船舶、油罐外壁、建筑鋼結(jié)構(gòu)、管道、港口碼頭、混凝土結(jié)構(gòu)等。
在橋梁防腐領(lǐng)域環(huán)氧云鐵中間漆使用極為廣泛，具體可查看橋梁漆涂裝配套相關(guān)頁(yè)面
配套體系底漆：環(huán)氧富鋅底漆、無(wú)機(jī)富鋅底漆、冷鍍鋅漆、環(huán)氧底漆、環(huán)氧磷酸鋅底漆
封閉漆：環(huán)氧封閉漆
中間漆：環(huán)氧云鐵中間漆
面漆：丙烯酸聚氨酯面漆、氟碳面漆、聚硅氧烷面漆
施工工藝
表面處理
被涂的鋼鐵表面，必須徹底清除油污、氧化皮、鐵銹、舊涂層等，可采取拋丸或噴砂方法，達(dá)瑞典除銹標(biāo)準(zhǔn)Sa2.5級(jí)，粗糙度達(dá)30~70μm；也可采用手工除銹方法，達(dá)瑞典除銹標(biāo)準(zhǔn)ST3級(jí)，粗糙度達(dá)30-70μm。
涂刷過(guò)環(huán)氧底漆、環(huán)氧磷酸鋅底漆的涂層，要求表面無(wú)油污、潔凈，超過(guò)7天的干燥時(shí)間需要進(jìn)行拉毛處理增強(qiáng)附著力。
對(duì)于環(huán)氧富鋅底漆等涂層，需要確定表面無(wú)鋅鹽生產(chǎn)，如有鋅鹽要及時(shí)除去。
油漆混合
按比例稱重兩組分，將固化劑緩緩倒入主漆當(dāng)中，并攪拌均勻。靜置10～30min分鐘（熟化階段）。配制好的油漆在適用期內(nèi)用完。根據(jù)采用的施工方式、油漆品種等，加入稀釋劑調(diào)整施工粘度。
|
溫度 |
5℃ |
20℃ |
30℃ |
|
時(shí)間 |
12hrs |
8hrs |
6hrs |
施工方法
環(huán)氧云鐵中間漆可噴涂、刷涂、輥涂，其中推薦采用高壓無(wú)氣噴涂，涂裝厚度大，節(jié)省人力物力，是目前比較主流的涂裝工藝。
|
噴嘴尺寸 |
出口壓力 |
稀釋比率（質(zhì)量比） |
|
0.43mm-0.53mm |
10-15MPa |
5-15% |
環(huán)境要求
施工條件：環(huán)境溫度：5℃～40℃；相對(duì)濕度：25%～85%
底材溫度：基材表面溫度高于露點(diǎn)3℃
電話：15136116315（微信同號(hào)） QQ咨詢：1853023666環(huán)氧云鐵中間漆來(lái)源：http://m.ytfnlt.cn/chanpin_109.html
相關(guān)連接內(nèi)容：
|
|
|
|
|
|
|
|
|
|
|
|
